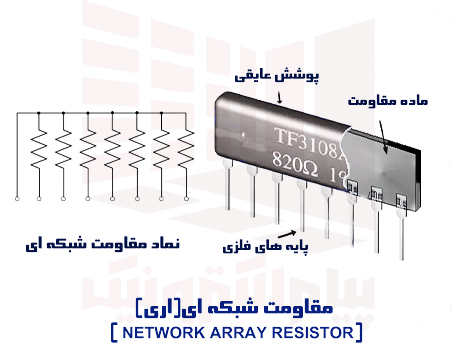

مقاومت شبکه ای(NETWORK & ARRAY RESISTORS)

مقاومت شبکه‌ای به مجموعه‌ای از مقاومت‌های مجزا گفته می‌شود که به صورت فشرده در یک محفظه یا بسته‌بندی واحد قرار گرفته‌اند و برای ایجاد یک ساختار مقاومتی پیچیده (شبکه) به یکدیگر متصل شده‌اند. این آرایش می‌تواند به صورت سری، موازی یا ترکیبی از هر دو باشد.
این مقاومت‌ها معمولاً بر روی یک زیرلایه سرامیکی یا سیلیکونی ساخته می‌شوند و توسط یک پوشش پلاستیکی یا اپوکسی محافظت می‌گردند. پایه‌های خارجی این پکیج، به نقاط اتصال این شبکه مقاومتی داخلی متصل هستند.برخی از مقاومت های شبکه ای سرمت (CERMET)می گویند کلمه Cer-Met از دو کلمه Ceramic و Resistor گرفته شده است. این مقاومت‌ها از ترکیب فلز و سرامیک ساخته می‌شوند. این ترکیب فلز و سرامیک مزیت مقاومت در دمای بالا و فرسایش تدریجی مقاومت را فراهم می‌کند. در چنین مقاومت‌هایی، چندین مقاومت در یک بسته واحد ادغام می‌شوند و آن را فشرده‌تر می‌کنند. این امر باعث صرفه‌جویی در فضا و آسان‌تر شدن ساخت در بردهای مدار چاپی می‌شود.

مزایای مقاومت شبکه‌ای

• صرفه‌جویی در فضا :جایگزین فشرده‌ای برای چندین مقاومت مجزا مقاومت شبکه ایی ایده‌آل برای بردهای الکترونیکی با تراکم بالا  استفاده از مقاومت اری باعث کاهش قابل توجه ابعاد برد مدار چاپی میشود
• کارایی در مونتاژ : استفاده از مقاومت شبکه ایی کاهش تعداد قطعات برای مونتاژ و همچنین باعث سرعت بالاتر در فرآیند تولید انبوه و کاهش خطای اپراتور در مونتاژ دستی
• قابلیت اطمینان بالا : کاهش تعداد اتصالات لحیم‌کاری یکپارچگی بهتر در شرایط محیطی مختلف کاهش احتمال شکست در اتصالات
• یکنواختی پارامترها: ضریب دمایی (TCR) یکسان برای تمامی مقاومت‌ها و مقادیر مقاومت یکنواخت‌تر به دلیل تولید در یک فرآیند و همچنین پایداری حرارتی بهتر

معایب مقاومت شبکه‌ای

• انعطاف‌پذیری محدود :عدم امکان تغییر مقادیر مقاومت‌ها به صورت جداگانه و طراحی ثابت و غیرقابل تنظیم و همچنین در صورت خرابی یک مقاومت، باید کل شبکه تعویض شود
• محدودیت در توان مجاز :توان مجاز کلی محدود به دلیل بسته‌بندی فشرده و امکان گرمایش بیش از حد در کاربردهای توان بالا و محدودیت در دفع حرارت
• محدودیت در مقادیر موجود :مقادیر مقاومتی از پیش تعریف شده و تلرانس ثابت برای تمامی مقاومت‌های شبکه و همچنین محدودیت در ترکیب‌های مختلف مقادیر
• هزینه اولیه بالاتر: قیمت واحد بالاتر نسبت به مقاومت‌های منفرد و مقرون به صرفه نبودن برای نمونه‌سازی اولیه و همچنین هزینه بیشتر برای طراحی‌های خاص
• مشکلات عیب‌یابی: تشخیص سخت‌تر عیوب داخلی و تست و اندازه‌گیری مشکل‌تر و همچنین عدم امکان تعمیر و باید کل واحد تعویض شود
• محدودیت در پیکربندی: پیکربندی‌های داخلی ثابت و از پیش تعیین شده و محدودیت در چیدمان پایه‌ها

کاربردهای رایج مقاومت شبکه ای:

• کاربرد در مدارهای دیجیتال مناسب برای مدارهای Pull-Up/Pull-Down و ایده‌آل برای گذرگاه‌های آدرس(I2C) و داده و همچنین عملکرد بهتر در فرکانس‌های بالا
•  تقسیم کننده‌های ولتاژ (Voltage Dividers).
• محافظت از خطوط ورودی/خروجی (I/O Line Protection).
• درایورهای LED: برای محدود کردن جریان چندین LED به صورت همزمان.
