آیسی فلیپفلاپ JK دوگانه 74AC109 موتورولا
74AC109 یک آیسی فلیپفلاپ JK دوگانه (Dual JK Flip-Flop) از خانواده منطقی 74AC CMOS است. این قطعه شامل ۲ فلیپفلاپ JK مستقل است که با لبه بالارونده کلاک عمل میکنند و دارای ورودیهای Set و Clear آسنکرون هستند.
مشخصات مهم:
نوع: Dual JK Positive-Edge-Triggered Flip-Flop
تعداد: ۲ فلیپفلاپ JK
تحریک کلاک: لبه بالارونده
ورودیها: J، K، Clock، Set و Clear
خروجیها: Q و Q̅
خانواده منطقی: 74AC CMOS
ولتاژ تغذیه: حدود 1.5 تا 5.5V در خانواده AC
جریان خروجی: تا ±24mA

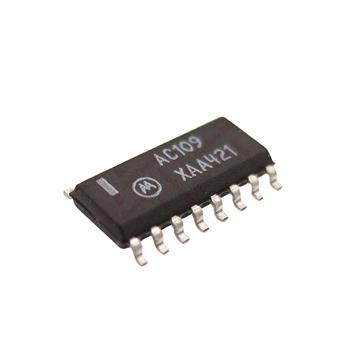

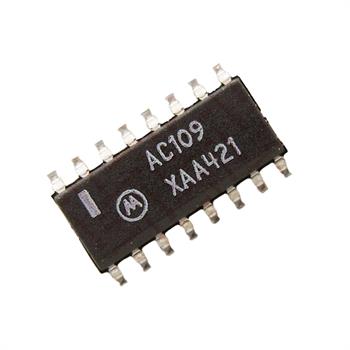

پکیج تصویر: SOIC-16
برند : MOTOROLA
کاربردها:
مدارهای ترتیبی و منطقی دیجیتال
ساخت شمارندههای دیجیتال
تقسیم فرکانس
ذخیره و کنترل دادههای دیجیتال
مدارهای Toggle
تبدیل فلیپفلاپ JK به D با اتصال مناسب ورودیهای J و K
