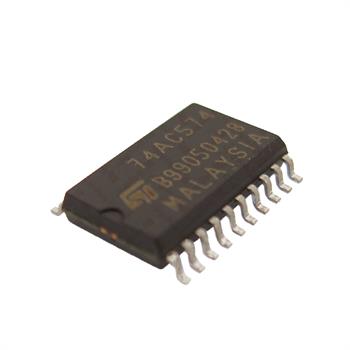

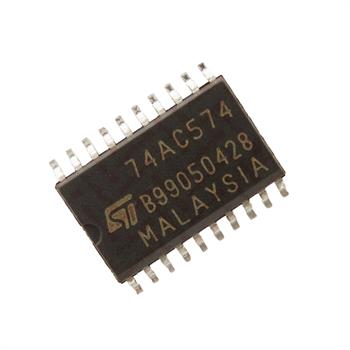

آیسی فلیپفلاپ D هشتگانه 74AC574
74AC574 یک آیسی فلیپفلاپ D هشتگانه (Octal D-Type Flip-Flop) از خانواده منطقی 74AC CMOS است. این آیسی دارای ۸ فلیپفلاپ D با کلاک مشترک و خروجیهای سهحالته (3-State) است. دادهها با لبه بالارونده کلاک در فلیپفلاپها ثبت میشوند و پایه Output Enable -OE امکان قرار دادن خروجیها در حالت امپدانس بالا را فراهم میکند.
مشخصات مهم:
نوع: Octal D-Type Flip-Flop with 3-State Outputs
تعداد فلیپفلاپ: ۸ عدد
تعداد بیت: ۸ بیت
کلاک: مشترک، لبه بالارونده
خروجی: غیرمعکوس و سهحالته
Output Enable: مشترک
خانواده منطقی: 74AC CMOS
ولتاژ تغذیه: 2 تا 6 ولت؛ در برخی دیتاشیتها محدوده عملیاتی 1.5 تا 5.5V نیز ذکر شده است.
جریان خروجی: تا حدود ±24mA
پکیج : SOIC-20
حداکثر فرکانس کلاک: بسته به سازنده و شرایط کاری متفاوت است؛ برای نسخه TI تا 100MHz مشخص شده است.
کاربردها:
74AC574 بهدلیل داشتن خروجیهای سهحالته برای مدارهایی که با گذرگاه داده (Bus) کار میکنند بسیار مناسب است:
ساخت رجیستر ۸ بیتی
ذخیره و ثبت دادههای دیجیتال
بافر رجیستر
پورتهای ورودی/خروجی دیجیتال
درایو خطوط باس
مدارهای میکروپردازنده و سیستمهای دیجیتال
