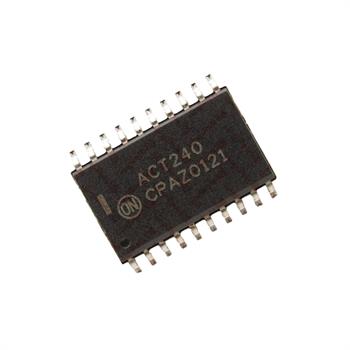

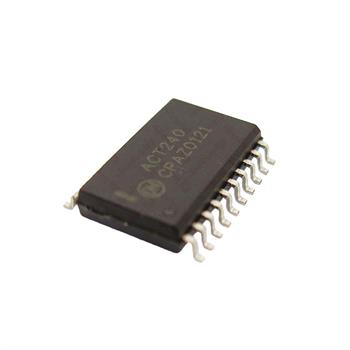

آیسی بافر و درایور خط ۸ کاناله 74ACT240
74ACT240 یک آیسی بافر و درایور خط هشت کاناله از خانواده منطقی 74ACT است که برای بافر کردن، انتقال و درایو سیگنالهای دیجیتال در مدارهای منطقی مورد استفاده قرار میگیرد.
این آیسی اورجینال و از برند معتبر ON Semiconductor (onsemi) ساخت کشور آمریکا است.
OCTAL BUFFER/LINE DRIVER INVERTING WITH 3-STATE OUTPUTS
این آیسی دارای ۸ بافر معکوسکننده با خروجیهای سهحالته (Tri-State) است که به دو گروه ۴ بیتی تقسیم میشوند. در حالت فعال، سیگنال ورودی معکوس شده و در خروجی ظاهر میشود. هر گروه دارای پایه Output Enable مستقل است و در حالت غیرفعال، خروجیها به وضعیت High-Impedance میروند.
74ACT240 از تکنولوژی Advanced CMOS (ACT) بهره میبرد و با ولتاژ تغذیه 5 ولت کار میکند. محدوده معمول تغذیه آن 4.5 تا 5.5 ولت است و در پکیج 20 پایه عرضه میشود ,.
برخی کاربردهای 74ACT240:
بافر کردن سیگنالهای دیجیتال
درایو خطوط Data Bus و Address Bus
انتقال سیگنالهای منطقی
کنترل خطوط باس مشترک
استفاده در مدارهای دارای خروجی Tri-State
بافر و درایو خطوط دیجیتال
استفاده بهعنوان Inverting Line Driver
استفاده در مدارهای دیجیتال و منطقی
