آیسی مالتی پلکسر و دیمالتی پلکسر آنالوگ سه گانه 74HC4053D

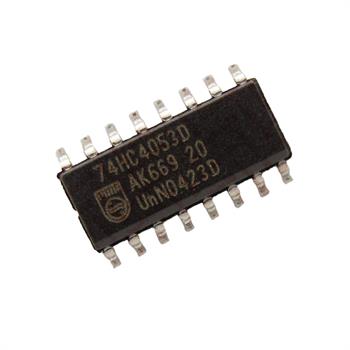

آی سی 74HC4053D یک آیسی مالتیپلکسر/دیمولتیپلکسر آنالوگ سهگانه (Triple 2-Channel Analog Multiplexer/Demultiplexer) است که امکان هدایت سیگنالهای آنالوگ یا دیجیتال را به مسیرهای مختلف با کنترل دیجیتال فراهم میکند. این آی سی از برند NXP Nexperia ساخت کشور هلند است.
آی سی 74HC4053D دارای سه سوئیچ مستقل، هرکدام با ۲ ورودی و ۱ خروجی مشترک است و کاربرد اصلی این آیسی سوئیچینگ و مسیریابی سیگنالهای آنالوگ/دیجیتال در سه کانال مستقل است.
پکیج آی سی 74HC4053D به صورت SO-16 عرضه میشود که با 16 پایه و قابل نصب سطحی روی برد SMD است . تکنولوژی ساخت آن (High-Speed CMOS) سرعت سوئیچینگ بالاتری دارد و زمان تاخیر آن بسیار کمتر است.
این آیسی دارای بازهٔ ولتاژ کاری(تغذیه) بسیار گستردهای از 2 تا 10 ولت است.
مقاومت داخلی RON آیسی 74HC4053D پایین در حالت روشن (Ron)، خاموشی کامل در حالت بسته، و سازگار با منطقهای TTL است.
برخی از کاربردهای آیسی مالتی پلکسر و دیمالتی پلکسر آنالوگ سه گانه 74HC4053D که در اصل سه کلید آنالوگ مستقل با دقت بالا دارد عبارتند از:
مالتیپلکس کردن سیگنالهای آنالوگ: یکی از رایجترین کاربردها، اتصال چند سنسور مختلف (مثل دما، فشار یا نور) به یک ورودی آنالوگ (ADC) یک میکروکنترلر است. با استفاده از این قطعه، میتوان بهجای استفاده از چند پین ADC، تنها با یک پین و بهصورت زمانبندی شده، دادههای همه سنسورها را خواند.
مسیریابی سیگنالهای صوتی و تصویری: در سیستمهای صوتی، این قطعه میتواند به عنوان یک سوئیچ برای انتخاب بین چند منبع صوتی (مانند CD، رادیو یا موبایل) و هدایت آن به یک خروجی مشترک (مثل بلندگو) استفاده شود.
سیستمهای اندازهگیری و تست: در تجهیزات تست خودکار (ATE) و ابزارهای تشخیصی، از این قطعه برای هدایت سیگنالهای تست به واحدهای مختلف تحت آزمایش استفاده میشود.
تبدیل سطح منطق (Level Translation): این قطعه میتواند برای تطبیق ولتاژهای منطقی بین سیستمهای دیجیتال استفاده شود. برای مثال، یک سیگنال منطقی ۵ ولتی میتواند برای کنترل یک مسیر سیگنال آنالوگ با دامنهی ±۵ ولت به کار رود.
