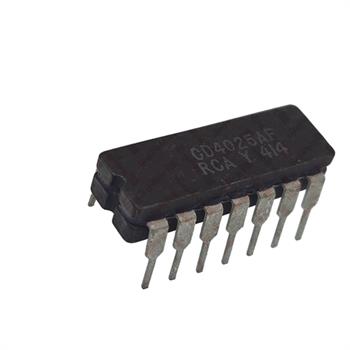

آیسی سرامیکی گیت منطقی NOR سهگانه سهورودی CD4025AF
CD4025AF یک آیسی منطقی از خانواده CMOS 4000A و از نوع Triple 3-Input NOR Gate است که شامل سه گیت NOR سهورودی مستقل در یک پکیج ۱۴ پایه سرامیکی میشود. این قطعه توسط شرکت RCA ساخته شده و بهعنوان یکی از گیتهای پایه در پیادهسازی مستقیم توابع منطقی NOR کاربرد دارد.
هر گیت NOR در این آیسی، خروجی را تنها زمانی در سطح منطقی ۱ قرار میدهد که هر سه ورودی آن در سطح منطقی ۰ باشند؛ در غیر این صورت خروجی ۰ خواهد بود. ورودیها و خروجیهای این آیسی بافر شده (Buffered) هستند و تمام ورودیها دارای محافظت دیودی در برابر تخلیه الکترواستاتیک (ESD) میباشند.
این آیسی برای طراحی مدارات منطقی، کنترل دیجیتال و کاربردهای صنعتی و نظامی که به ایمنی نویز و مصرف توان پایین نیاز دارند، مناسب است و در تعمیر مدارهای مبتنی بر خانواده CD4000A کاربرد دارد.
مشخصات مهم CD4025AF
نوع آیسی: گیت منطقی NOR سهگانه سهورودی
تعداد گیت :۳ عدد گیت NOR مستقل
تعداد ورودی ۳: ورودی برای هر گیت (مجموعاً ۹ ورودی)
تکنولوژی ساخت: CMOS (ترانزیستورهای کانال P و N)
ولتاژ تغذیه ۳: تا ۱۲ ولت DC (سری A)
پکیج: CDIP-14 سرامیکی (Ceramic Dual In-Line)
نوع خروجی: بافر شده (Buffered)-با مشخصات متقارن
تاخیر انتشار: ۶۵ نانوثانیه (معمول در VDD=۱۰V و CL=۱۵pF)
محدوده دمای کاری: ۵۵- تا ۱۲۵+ درجه سانتیگراد (نوع نظامی)
حداکثرجریان خروجی : 2میلیآمپر
حداقل جریان خروجی : 1 میلیآمپر
جریان نشتی ورودی: حداکثر ۱ میکروآمپر در ۱۵ ولت
کاربردهای CD4025AF
CD4025AF در پیادهسازی توابع منطقی NOR، مدارات کنترل و فرمان دیجیتال، سیستمهای پردازش داده، مالتیپلکسرها و دیمالتیپلکسرها، مدارات اسیلاتور و مولتیویبراتور، لاتچ SR (با اتصال دو گیت NOR بهصورت متقابل)، معکوسکننده (NOT) (با اتصال هر سه ورودی یک گیت به هم) و تجهیزات صنعتی و نظامی مورد استفاده قرار میگیرد.
