آیسی بافر و درایور خط ۸ کاناله MC74AC244DWR2 موتورولا
MC74AC244DWR2 یک آیسی بافر و درایور خط هشت کاناله از برند MOTOROLA و از خانواده منطقی 74AC است که برای بافر کردن، انتقال و درایو سیگنالهای دیجیتال در مدارهای منطقی و خطوط باس مورد استفاده قرار میگیرد.
OCTAL BUFFER/LINE DRIVER WITH 3-STATE OUTPUTS
این آیسی دارای ۸ بافر منطقی غیرمعکوسکننده با خروجیهای سهحالته (Tri-State) است که به دو گروه ۴ بیتی تقسیم شدهاند. هر گروه دارای پایه Output Enable مستقل است و با غیرفعال شدن آن، خروجیها به وضعیت High-Impedance میروند. این ویژگی باعث میشود MC74AC244DWR2 برای استفاده در Data Bus، Address Bus و خطوط باس مشترک مناسب باشد.

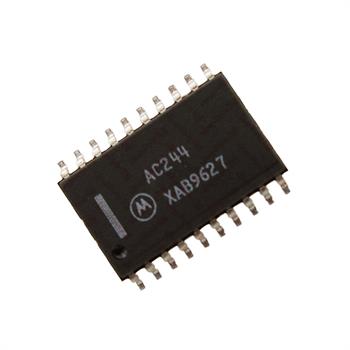

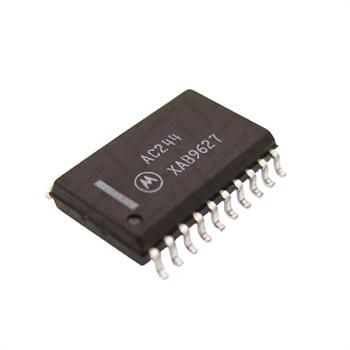

MC74AC244DWR2 از تکنولوژی Advanced CMOS (74AC) بهره میبرد و محدوده ولتاژ تغذیه آن 2 تا 6 ولت است. این قطعه در پکیج SOIC-20 (SMD) با ۲۰ پایه عرضه میشود و محدوده دمای کاری آن 40- تا 85+ درجه سانتیگراد است.
برخی کاربردهای MC74AC244DWR2:
بافر کردن سیگنالهای دیجیتال
درایو خطوط Data Bus و Address Bus
انتقال سیگنالهای منطقی
درایو خطوط باس و حافظه
کنترل خطوط باس مشترک
استفاده در مدارهای دارای خروجی Tri-State
بافر و تقویت سیگنالهای دیجیتال
استفاده بهعنوان Line Driver و Bus Driver
استفاده در مدارهای دیجیتال و منطقی
