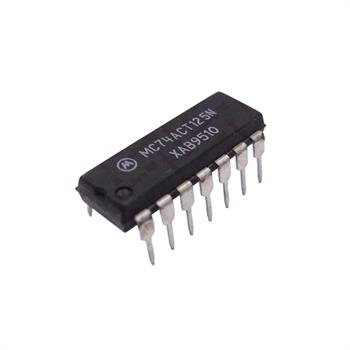

آیسی بافر و درایور خط ۴ کاناله MC74ACT125N موتورولا
MC74ACT125N یک آیسی بافر و درایور خط چهار کاناله از خانواده منطقی 74ACT است که برای بافر کردن و انتقال سیگنالهای دیجیتال و درایو خطوط باس مورد استفاده قرار میگیرد.
تکنولوژی ساخت این آی سی CMOS از خانواده 74ACT (Advanced CMOS TTL-compatible) است.یعنی برخلاف سری 74LS که بر پایه TTL/Schottky است، MC74ACT125N از فناوری CMOS با سازگاری سطح منطقی TTL استفاده میکند.
QUADRUPLE BUS BUFFER GATES/ LINE DRIVER NON-INVERTING WITH 3-STATE OUTPUTS
این آیسی دارای ۴ بافر غیرمعکوسکننده با خروجیهای سهحالته (Tri-State) است. هر کانال دارای پایه Output Enable مستقل است؛ در حالت فعال، سیگنال ورودی بدون معکوس شدن به خروجی منتقل میشود و در حالت غیرفعال، خروجی به وضعیت High-Impedance میرود. این ویژگی، MC74ACT125N را برای استفاده در خطوط Data Bus، Address Bus و باسهای مشترک مناسب میکند.
این قطعه با ولتاژ تغذیه ۵ ولت کار میکند و محدوده تغذیه آن 4.5 تا 5.5 ولت است. MC74ACT125N در پکیج DIP-14 با ۱۴ پایه عرضه میشود و محدوده دمای کاری آن 40- تا 85+ درجه سانتیگراد است.
برخی کاربردهای MC74ACT125N:
بافر کردن سیگنالهای دیجیتال
درایو خطوط Data Bus و Address Bus
انتقال سیگنالهای منطقی
استفاده در مدارهای دیجیتال و منطقی
کنترل خطوط باس مشترک
استفاده در مدارهای دارای خروجی Tri-State
جداسازی و درایو خطوط منطقی
استفاده بهعنوان Line Driver و Bus Buffer
