آیسی سوئیچ آنالوگ تخصصی NJU7312AM
آیسی NJU7312AM یک آیسی سوئیچ آنالوگ تخصصی از خانواده Interface و زیرمجموعه کلیدهای آنالوگ - کاربرد ویژه است که توسط شرکت JRC (ژاپن) ساخته شده است.
این آیسی یک سوئیچ آنالوگ تخصصی برای انتخاب ورودی در تجهیزات صوتی است . درون آن ۱۴ کلید مجزا وجود دارد که به صورت ۴ کلید ۳ کاناله و ۲ کلید ۲ کاناله سازمان دهی شدهاند . با استفاده از دادههای سریال ۱۴ بیتی، میتوان هر کدام از این کلیدها را به طور مستقل روشن یا خاموش کرد و مسیر سیگنال صوتی را مدیریت نمود .

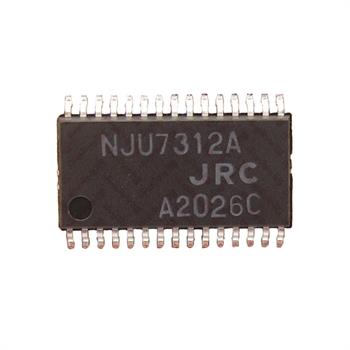

پکیج آی سی NJU7312AM به صورت SDMP-30 عرضه میشود که با 30 پایه و قابل نصب سطحی روی برد SMD است . تکنولوژی ساخت آن CMOS است.
این آیسی دارای بازهٔ ولتاژ کاری(تغذیه) بسیار گستردهای از 8 تا 16 ولت است.
مقاومت داخلی RON آیسی NJU7312AM در حالت روشن (Ron)، حداکثر 200 اهم است.
اعوجاج THD این آی سی در حدود ۰.۰۰۲٪است که بسیار پایین برای تولید کیفیت صدای بالا است.
برخی از کاربردهای آیسی سوئیچ آنالوگ تخصصی NJU7312AMعبارتند از:
انتخابگر ورودی در تجهیزات صوتی مانند میکسرها، تقویتکنندهها، سیستمهای صوتی حرفهای
مسیریابی سیگنالهای آنالوگ با ولتاژ بالا (تا ۱۵± ولت)
مداراتی که به کیفیت صدای بالا و اعوجاج بسیار کم نیاز دارند
